Автомобильный бортовой компьютер БК-10

Автомобильный бортовой компьютер БК-10 предназначен для оперативного контроля работы основных узлов автомобиля и предназначен для установки в штатное место на автомобили ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, оснащенные инжекторным двигателем с электронными блоками управления: Январь 5…, Bosch M1.5.4, Bosch М1.5.4N., Bosch MP 7.0 (Euro 2,3), VS 5.1 Ителма, Bosch MP 7.9.7 (Bosch 80), Январь 7.2, можно подключить прибор без установки в штатное место на автомобили: ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2115, ВАЗ 2120, ВАЗ “Классика”, Нива, Шевроле-Нива, Калина, Приора, а также на автомобили: ИЖ(ОДА), ЗАЗ (Славута), DAEWOO (Sens) оснащенные инжекторным двигателем с электронным блоком управления МИКАС 7.6. Выбор блоков в а/м ВАЗ осуществляется автоматически.

Установка и подключение

• Устанавливается в штатное место
• Выносной датчик температуры
• Энергонезависимая память

Отображение информации

• Жидкокристаллический матричный дисплей
• Строка состояния в верхней части дисплея
• Отображение до 4х параметров одновременно
• Стрелочные часы, стрелочный спидометр
• Русскоязычный интерфейс и удобная система навигации
• Яркая многоцветная подсветка, имеющая несколько ступеней регулировки яркости
• Обычный или инверсный дисплей

Управление:

• Быстрый вызов любимой функции “Горячей кнопкой”
• Индикация выхода параметров за границы диапазона
• Возможность корректировки измеряемых значений
• Настройка предупреждений (как угодно пользователю)
• "Тонкая" персональная настройка любых параметров

Основные режимы

Время в пути Часы Календарь Мгновенная скорость Пробег Средняя скорость Пробег до ТО Средний расход топлива л/100км Мгновенный расход топлива л/100км* Общий расход литры Мгновенный расход топлива л/час* Количество топлива в баке

Пробег на остатке топлива Температура воздуха Минимальная температура за сутки Вольтметр Тахометр Положение дроссельной заслонки* Температура двигателя* Идентификационный номер ЭБУ* Версия прошивки прибора Коды ошибок с описанием* Сброс кодов ошибок

* Наличие режима зависит от типа ЭБУ автомобиля

Технические характеристики

• Напряжение питания: 7.5 -18 В
• Потребляемый ток:
  • В рабочем режиме, не более 0,2А
  • В дежурном режиме, не более 0,02А
• Диапазон рабочих температур: - 25 - +40 °С
• Диапазон измерения напряжения: 9-16 В
• Диапазон измерения температуры: - 30 - +120 °С
• Версия ПО БК: 1.31 или выше

Дискретность представления информации:

• Расход топлива: 0,1 л
• Скорость движения: 1 км/ч
• Температура: 1 °С
• Бортовое напряжение: 0,1 В
• Индикация оборотов: 1 об./мин
• Пробег:
  • до 100 км: 0,1 км
  • свыше 100 км: 1 км
• Пробег до очередного ТО: 1 км
• Положение дроссельной заслонки: 1%

Таблица поддерживаемых ЭБУ

ВАЗ	ЯНВАРЬ 5.1 ЕВРО-2 ЯНВАРЬ 5.1.1 РОССИЯ-83  ЯНВАРЬ 5.1.2 РОССИЯ-83  ЯНВАРЬ 5.1.3 ЕВРО-2  ЯНВАРЬ 7.2 BOSCH MP7.0 HFM EURO-2  BOSCH MP7.0 HFM EURO-3  BOSCH M7.9.7 EURO-2  BOSCH M7.9.7 EURO-3  BOSCH M1.5.4 EURO-2  BOSCH M1.5.4 EURO-3  BOSCH M1.5.4 (РОССИЯ-83)  BOSCH M(E) 17.9.7 ВАЗ EURO-3/4/5 VS 5.1 EURO-2  VS 5.1 РОССИЯ-83  M73 EURO-3  M74 EURO-4  M74K EURO-3  M75 EURO-4
ГАЗ, УАЗ, Газель	BOSCH M(E) 17.9.7 УАЗ EURO-3  МИКАС 5.4,7.1,7.2  МИКАС 10.3 (ЕВРО-3) ДВ. УМЗ-421  МИКАС 12
DAEWOO SENS,  ЗАЗ Славута,  Таврия ИЖ Ода	МИКАС 7.6
DAEWOO до 2008 г. выпуска  с ЭБУ GM-Multec IE FI-6, IE FI-S	ALDL 1  ALDL 2  ALDL 3

Комплектация

• Коробка упаковочная: 1 шт.
• Инструкция по эксплуатации: 1 шт.
• Таблица кодов неисправностей: 1 шт.

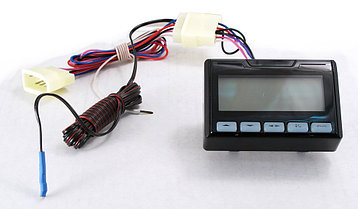

• Бортовой компьютер: 1 шт.
• Шлейф с разъемами и термодатчиком: 1 шт.

Характеристики

Тип дисплея:	матричный
Подсветка:	RGB
Напряжение бортовой сети:	12 В
Диагностические протоколы:	Bosch 1.5.4, Bosch M(E) 17.9.7 дв. ЗМЗ-409, Bosch M7.9.7, Bosch ME 17.9.7 ВАЗ, Bosch MP7.0 HFM, Daewoo ALDL 1, Daewoo ALDL 2, Daewoo ALDL 3, ISO 14230, ISO 9141, Mikas 11 (ГАЗ), Renault Logan, VS8 ИТЕЛМА, ВАЗ (группа протоколов), Миказ 10.3, дв. УМЗ-4216, Микас 12 (ГАЗ), ЗМЗ-405, Микас 12 (УАЗ), ЗМЗ-409, Микас 12.3, Микас 5.4, 7.1, 7.2, Микас 7.6, Январь 5.1.1, ISO 9141 / ISO 14230
Тип двигателя:	инжекторный
Совместимость:	ВАЗ 2110, ВАЗ 2111, ВАЗ 2112
Место установки:	ВАЗ 2110 (штатное)
Вес брутто:	280 гр.
Габаритные размеры:	180x140x50 мм
