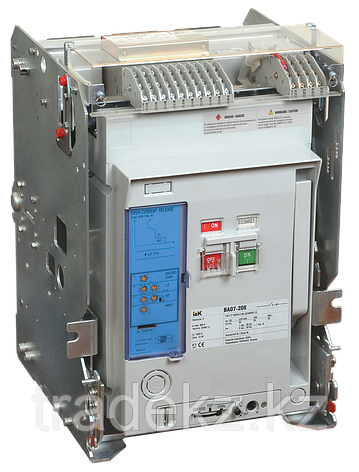

Выключатель автоматический ВА07-М выдвижной 3Р 2500А 80кА IEK, SAB-3200-KRV-3P-2500A-80
Силовые автоматические выключатели ВА07-М устанавливаются в распределительных устройствах трансформаторных подстанций, главных и вводных распределительных щитах в качестве аппаратов защиты и управления на вводных и отходящих линях. Применяются для защиты генераторов, трансформаторов, шин, кабелей на объектах промышленного и гражданского строительства. ВА07-М используются в электрических сетях с номинальным рабочим напряжением до 690В и рассчитаны на номинальные токи от 800 до 3200А. Предельная коммутационная способность — от 42 до 80 кА при напряжении 400В. Соответствуют требованиям ГОСТ IEC 60947-1, 50030.2. Базовая комплектация включает: - Комбинированный электронный расцепитель с функциями защиты LSI и защиты от замыкания на землю; - Электропривод; - Ручной привод; - Катушку включения; - Независимый расцепитель; - Расцепитель минимального напряжения; - Счетчик циклов включения; - Горизонтальные выводы.
Высокие показатели предельной отключающей способности - до 80 кА. Полная комплектация. Экономия пространства в силовом щите. Малое значение энергии рассеивания. Подробное руководство по эксплуатации. Гарантия - 5 лет.
Технические характеристики
Номин откл способность Icu при 400 В 50 Гц: | 80 кА |
Диапазон уставки тока расцепления: | (0,4÷1) In А |
Диапазон кратк задержки расцеп короткого замык: | (1,3÷15) Ir ÷ 40000 А |
Диап регул без заде сраб расцеп короткого замык: | 1,3In÷65000 А |
Тип подключения силовой электрич цепи: | Болтовое соединение |
Конструкция прибора: | Вставляемое в слот устройство (выдвижное/выкатное) |
Количество полюсов: | 3 |
Тип элемента управления: | Рычажковый (перекидной рычаг) |
Степень защиты - IP: | IP30 |
Номин импульсное выдерживаемое напряжение: | 12 кВ |
Номин ток: | 2500 А |
Тип расцепителя: | Электронный |
Номин раб наибольшая откл способность Ics: | 65, 65 кА |
Номин раб напряжение: | 400, 690 В |
Частота сети: | 50 Гц |
Потребл мощность: | 600 ВА |
Номин наиб откл способность при AC 690 В: | 65 кА |
Исполнение: | Выдвижной (-ая) |
Основные | |
---|---|
Производитель | IEK |
Тип УЗО | Выключатель |
