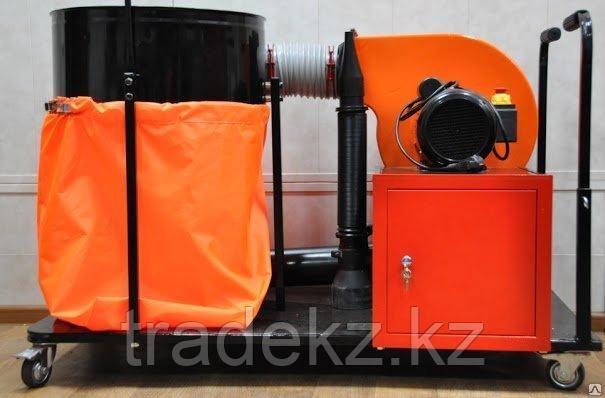

АССпас установка для удаления газа
После действия установок порошкового пожаротушения и ликвидации пожара возникает проблема уборки задымленного помещения от огнетушащего порошка и удаления дыма. Передвижная установка АССпасс — система газодымоудаления, которая используется для очистки помещений от дыма с одновременной подачей чистого воздуха, равному объему газов и дыма удаленного из помещения. Позволяет удалять огнетушащий порошок из подвесного потолка или фальшпола.
Удаление дыма и огнетушащего порошка
Для удаления дыма и огнетушащего порошка передвижная установка АССпас может применяться согласно нижеследующим вариантам.
- Удаление из основного помещения.
Тактика применения передвижной установки АССпас для удаления огнетушащего порошка из основного помещения состоит из двух этапов:
1. Удаление витающего в воздухе огнетушащего порошка;
2. Удаление остаточной массы осевшего огнетушащего порошка.
Удаление из нижней зоны
Этот этап полностью аналогичен удалению огнетушащего газа после газового пожаротушения.
Для фильтрации порошка к дымососу подсоединяется установка вакуумной пылеуборки АССпир.
Схема газодымоудаления
( Способы применения )
Дымоудаление наружу | Дымоудаление через вытяжную вентиляцию | Через шахту газодымоудаления |
1 – дымосос 2 – установка вакуумной пылеуборки АССпир 3 – воздуховод специальный |
4 – узел стыковочный УС-1вв® 5 – узел стыковочный УС-1вп® 6 – рукав напорный |
7 – узел стыковочный УС-1ду® |
- Удаление из нижней и верхней зон
Удаление газов, дыма, огнетушащего порошка из нижней и верхней зон предписывается Сводом Правил 7.13130.2009 «ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ. Противопожарные требования», п.7.12.
Дымоудаление
( Способы применения )
Дымоудаление наружу | Дымоудаление через вытяжную вентиляцию | Через шахту газодымоудаления |
2 — установка вакуумной пылеуборки АССпир 3 — воздуховод специальный |
5 — узел стыковочный УС-1вп® |
В таблице ниже приведен список оборудования, используемого передвижной установкой АССпас
Основное оборудование | |
Наименование | Примечание |
Дымосос ДПЭ-7(*ЦМ)®в комплекте с рукавами соединительными напорным и воздуховодом специальным. | Для удаления огнетушащего порошка из основного объема аварийного помещения. Тип дымососа определяется, исходя из результатов расчета нужной производительности. Количество рукавов напорных определяется, исходя из результатов расчета нужной длины рукавной линии. |
Узел стыковочный УС-1вп® | Дымоудаление производится с одновременной компенсацией подачей чистого воздуха удаленного объема дыма. |
Дымосос ДПЭ-7(1Р)® | Для огнетушащего порошка из подвесного потолка и/или фальшпола. Для сбора остаточной массы порошка в комплекте с фильтрующими установками АССпир или ЦиклАСС. |
Установка АССпир | Установка для сбора до 15 кг огнетушащего порошка. Для удаления витающего порошка совместно с дымососом ДПЭ-7(*ЦМ)®. Для удаления остаточной массы порошка совместно с дымососом ДПЭ-7(1Р)®. |
Установка АССклин | Автономная установка вакуумной пылеуборки для удаления до 50 кг остаточной массы порошка |
Установка ЦиклАСС | Установка вакуумной пылеуборки для удаления свыше 50 кг остаточной массы порошка. Для удаления остаточной массы порошка совместно с дымососом ДПЭ-7(1Р)® или автономной установкой АССклин.
|
Дополнительное оборудование | |
Напорные рукава | В случае необходимости удлинения напорной части рукавной линии свыше 10 м |
Узел стыковочный УС-1ду® | Для подсоединения напорного воздуховода к шахте газодымоудаления. Огнестойкость узла должна соответствовать огнестойкости шахты. |
Узел стыковочный УС-1вв® | Для подсоединения напорного воздуховода к вытяжной вентиляции. Огнестойкость узла должна соответствовать огнестойкости воздуховода. |
- Удаление из подвесного потолка
Удаление огнетушащего порошка из подвесного потолка производится ПРОДУВКОЙ объема подвесного потолка дымососом ДПЭ-7(1Р)® 8, включенного в режим «реверс». При этом продолжается удаление дыма и витающих частиц из основного помещения и нагнетание в него чистого воздуха.
Удаление огнетушащего порошка из подвесного потолка продувкой дымососом ДПЭ-7(1Р)® |
8 – дымосос ДПЭ-7(1Р)® |
- Удаление из фальшпола
1) Удаление отсасыванием
Реализация этого этапа может быть достигнута удалением порошка дымососом ДПЭ-7(1Р)® с установкой вакуумной пылеуборки АССпир или автономной установкой АССклин при последовательном вскрытии ячеек фальшпола.
Удаление газов, дыма и огнетушащего порошка из фальшпола дымососом ДПЭ-7(1Р)® с установкой вакуумной пылеуборки АССпир | Удаление газов, дыма и огнетушащего порошка из фальшпола автономной установкой вакуумной пылеуборки АССклин |
2) Удаление продувкой
Удаление огнетушащего порошка из фальшпола также можно производить ПРОДУВКОЙ объема фальшпола дымососом ДПЭ-7(1Р)® 8, включенного в режим «реверс». При этом продолжается удаление газов, дыма и витающих частиц из основного помещения и нагнетание в него чистого воздуха.
Удаление огнетушащего порошка из фальшпола продувкой дымососом ДПЭ-7(1Р)® |
- Удаление остаточной массы огнетушащего порошка
На этом этапе для удаления остаточной массы осевшего огнетушащего порошка применяется дымосос ДПЭ-7(1Р)® с установкой вакуумной пылеуборки АССпир или автономная установка вакуумной пылеуборки АССклин. При значительной остаточной массе огнетушащего порошка рекомендуется применение установки вакуумной пыле уборки ЦиклАСС.
Дымосос ДПЭ-7(1Р)® и установка вакуумной пылеуборки АССпир | Дымосос ДПЭ-7(1Р)® и установка вакуумной пылеуборки ЦиклАСС | Автономная установка вакуумной пылеуборки АССклин |
Фильтрующие элементы установок вакуумной пылеуборки АССпир, АССклин или ЦиклАСС с собранным порошком удаляются и утилизируются. Использованные фильтрующие элементы заменяются новыми, после чего процесс удаления порошка продолжается.
Удаление огнетушащего порошка из труднодоступных мест
Для удаления порошка из труднодоступных мест дымосос ДПЭ-7(1Р)®
переключается в режим «реверс». Выходящая из дымососа струя воздуха ВЫДУВАЕТ порошок, который затем удаляется в обычном режиме.
Основные | |
---|---|
Производитель | АСС |
Страна производитель | Россия |
Тип вентиляторного дымососа | Центробежный |
- Цена: Цену уточняйте
