УС-1в узел стыковочный для системы дымоудаления

Узел стыковочный УС-1в служит для удаления порошка, токсичных газов, а также едкого дыма.

Узел Стыковочный УС-1в состоит из рабочей части, которая в свою очередь есть ничто иное как рабочий клапан и корпус.
Очищение аварийного помещения посредством дымососа и Узла стыковочного УС-1в происходит следующим образом:

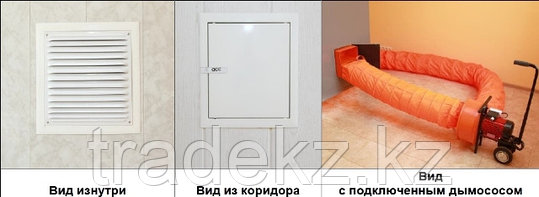

Схема Узел Стыковочный УС-1в

• в первую очередь необходимо подготовить дымосос к работе, а именно установить в правильном месте и подключить питание;
• всасывающая обвязка надевается на воздуховод и крепится специальным зажимным устройством. Всасывающая обвязка и воздуховод входят в стандартную комплектацию при поставки дымососа со Стыковочным Узлом УС-1в;
• противоположная часть обвязки крепится на фланце дымососа;
• теперь открываем дверцу, которая находится снаружи;
• воздуховод необходимо вставить в проем, который образовывается при открытии дверцы. После чего воздуховод надо просунуть до конца где находится рабочий клапан;
• после легкого удара по направлению движения воздуховода рабочий клапан открывается;
• воздуховод начинает продвигаться вперед до того момента, пока не сработает упругий фиксатор;
• появляется проход, который является сквозным;
• производится пуск дымососа;
• огнетушащий и токсичный газ выбрасываются наружу.
