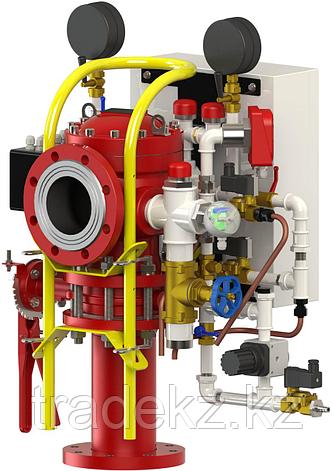

Контрольно-пусковой узел управления "Спринт-100" КПУУ-С100/1,6 Вз(Э220)-ВФ.04-"Спринт-100"
КПУУ «Спринт-100 (150)» предназначен для создания высоконадежных быстродействующих воздушных автоматических спринклерных установок водяного и пенного пожаротушения с контролем автоматического пуска и повышенной защитой от несанкционированных срабатываний.
Стандартная комплектация КПУУ «Спринт» включает: клапан мембранный универсальный КСД типа КМУ, узел регулировки и подачи воздуха, электроклапан сброса пневматического давления, сигнализатор давления цифровой «Стресс», дисковый затвор с контролем положения, устройство контроля уровня жидкости, шкаф контроля управления запуском ШКУЗ.
Дополнительная комплектация КПУУ «Спринт»:
- эксгаустер – количество определяется при проектировании системы, возможна поставка в термочехле;
- дисковый затвор с контролем положения, устанавливаемый на выходе узла по рекомендации СП 5.13130.2009.
Компрессор не входит в стандартную и дополнительную комплектацию.
Подбор характеристик компрессора осуществляется исходя из расчетных параметров секции и с учетом правил нормативной документации по проектированию СП 5.13130:
- инерционность установки – не более 180 с;
- заполнение секции АУП воздухом до рабочего давления – не более 1 часа.
Для подбора компрессора рекомендуем использовать следующую формулу:
Q=28VP, где
Q – производительность, л/мин.,
V – объем воздушной секции, м3,
P – рабочее давление, атм.
Области (объекты) применения: жилые и офисные помещения, торговые центры и гипермаркеты, неотапливаемые склады, погрузочные ангары, неотапливаемые стоянки автомобилей, склады с высотным складированием, помещения с низкими потолками, общежития, специализированные лечебные учреждения, тюрьмы, отели, библиотеки, архивы, исторические и архитектурные памятники, театры, кинозалы, объекты энергетики, морозильные камеры, объекты метрополитена, объекты размещенные в горных выработках и др.
С помощью воздушного давления находящегося в трубопроводе КПУУ сигнализирует срабатывание (повреждение) спринклерного оросителя или трубопровода, а в случае возникновения пожара производит подачу огнетущащего вещества (ОТВ). КПУУ постоянно производит контроль целостности цепей с выдачей необходимых исходных сигналов для управления установкой пожаротушения. КПУУ обеспечивает повышенную защиту от ложных срабатываний в случае нарушения целостности питающих и расределительных трубопроводов и спринклерных оросителей. КПУУ может работать по следующим алгоритмам:
• предварительного действия;
• предварительного действия с контролем пуска;
• двойного контроля пуска.
КПУУ при работе по алгоритму предварительного действия обеспечивает заполнение питающих и распределительных трубопроводов огнетушащим веществом после срабатывания пожарных извещателей или спринклерного оросителя, в алгоритме предварительного действия с контролем пуска - после срабатывания пожарных извещателей, в алгоритме двойного контроля пуска - после срабатывания пожарных извещателей и хотя бы одного спринклерного оросителя.
Преимущества
- Высокое быстродействие и повышенная защита от протечек питающего трубопровода, от ложных срабатываний спринклерных оросителей с помощью специальных алгоритмов контроля АУП в самых разнообразных условиях эксплуатации.
- Контролирует исправность установки, сигнализирует о повреждении трубопровода, о срабатывании спринклерных оросителей, в случае возникновения пожара производит сброс воздуха, осуществляет подачу огнетушащего вещества и контролирует его прохождение.
- Контролирует давление на входе и выходе, состояние запорного органа и наличие протечек клапана, цепи запуска и выдает необходимые сигналы для управления установкой пожаротушения.
- Наличие эксгаустера и дифференциального сигнализатора давления позволяет использовать «Спринт» с трубопроводами большой вместимости и существенно снизить инерционность установки (не более 180с).
- Питание от сети переменного тока напряжением 220 B либо от встроенного аккумулятора(12 В, 2,3 A∙ч.)
- Применение КПУУ «Спринт» с эксгаустерами и СДЦ «Стресс» в воздушных системах позволяет использовать практически неограниченный объем трубопровода, что является преимуществом перед обычными воздушными системами.
- КПУУ «Спринт» может устанавливаться на объектах, где существует вероятность механического повреждения трубопровода или спринклерного оросителя (производственные помещения, военные объекты, нефтехимические объекты, морозильные камеры и т.д.).
Размер и вес | ||
---|---|---|
DN, мм | DN100 | DN150 |
Габаритные размеры упаковки LxBxH, мм, не более | 900x700x790 | |
Масса КПУУ «Спринт» с упаковкой, кг, не более | 135 | 185 |
Основные атрибуты | |
---|---|
Производитель | Спецавтоматика |
Страна производитель | Россия |
