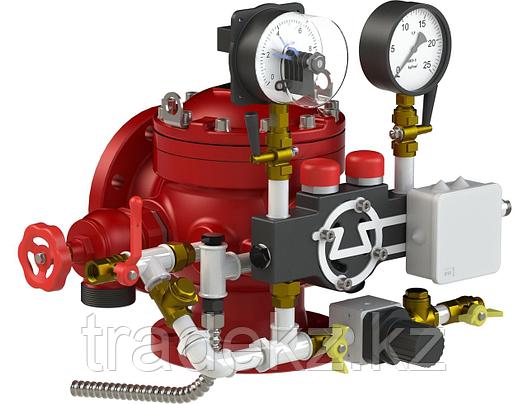

Узел управления спринклерный воздушный с электроклапаном УУ-С100/1,6 Вз (Э220)-ВФ.О4-01
Узел управления спринклерный воздушный с условным проходом 100 или 150 мм предназначен для работы в установках водяного и пенного пожаротушения, осуществляет подачу огнетушащей жидкости, выдает сигнал для формирования командного импульса на управление элементами пожарной автоматики (насосами, системой оповещения, отключением вентиляторов и технологического оборудования и др.), а так же контролирует состояние и проверяет работоспособность указанных установок в процессе эксплуатации.
Узлы управления спринклерные воздушные применяются на объектах, как с положительными, так и с отрицательными температурами.
Компрессор не входит в стандартную и дополнительную комплектацию.
Подбор характеристик компрессора осуществляется исходя из расчетных параметров секции и с учетом правил нормативной документации по проектированию СП 5.13130:
- инерционность установки – не более 180 с;
- заполнение секции АУП воздухом до рабочего давления – не более 1 часа.
Для подбора компрессора рекомендуем использовать следующую формулу:
Q=28VP, где
Q – производительность, л/мин.,
V – объем воздушной секции, м3,
P – рабочее давление, атм.
Преимущества
Выпускаются в 2-х исполнениях:
– исполнение 00 - обычного исполнения (без акселератора);
– исполнение 01 - с акселератором. Акселератор позволяет сократить время срабатывания УУ до 1 сек. Также допускается замена акселератора на электроклапан;
• Выдача электросигнала для управления насосом и на пульт центрального наблюдения.
• Выдача сигнала о снижении давления ниже установленного уровня.
• Обслуживание УУ без необходимости демонтажа из системы пожаротушения.
• Компактность обвязки УУ.
Размер и вес |
||
---|---|---|
DN, мм | DN100 | DN150 |
Габаритные размеры упаковки LxBxH, мм, не более | 685x600x535 | 785x635x650 |
Масса УУ воздушного с упаковкой, кг, не более | 63,5 | 98,5 |
Основные атрибуты | |
---|---|
Производитель | Спецавтоматика |
Страна производитель | Россия |
- Цена: Цену уточняйте
- Под заказ
- Код: УУ-С100/1,6 Вз (Э220)-ВФ
Цену уточняйте
