Траверса ТМs-72а

Траверса ТМs-72а

Траверсы ТМ-72а, ТМ-72аМ, ТМ-72б, ТМ-72бМ выпускаются в соответствии с типовым проектом Л57-97 (Л57.97.04.02).

Траверсы ТМ-72а, ТМ-72аМ, ТМ-72б, ТМ-72бМ применяются для выполнения крепления проводов с использованием изолирующих натяжных подвесок во время проведения и установки анкерных опор ЛЭП 10 кВ. В зависимости от типа стойки (СВ110 или СВ105) выбирают тип крепежного хомута (Х-1 или Х-42), с помощью которого траверса крепится на стойку. Заказывать хомуты нужно отдельно.

Траверсы ТМ-72а, ТМ-72б выполнены из качественной углеродистой стали и имеют лаковое антикоррозийное покрытие (лак битумный БТ-577).

Траверса ТМ-72аМ, ТМ-72бМ могут применяться в условиях низких температур, так как изготовлены из особой стали, выдерживающей температуру более -40°С.

Четыре петли, приваренные к траверсе ТМ-72а, ТМ-72аМ, ТМ-72б, ТМ-72бМ, оснащены серьгами серии СРС7-16.

Траверсы в зависимости от модели различаются друг от друга массой, габаритными размерами и несущей способностью.


Спецификация траверсы ТМ-72а, ТМ-72аМ, ТМ-72б, ТМ-72бМ

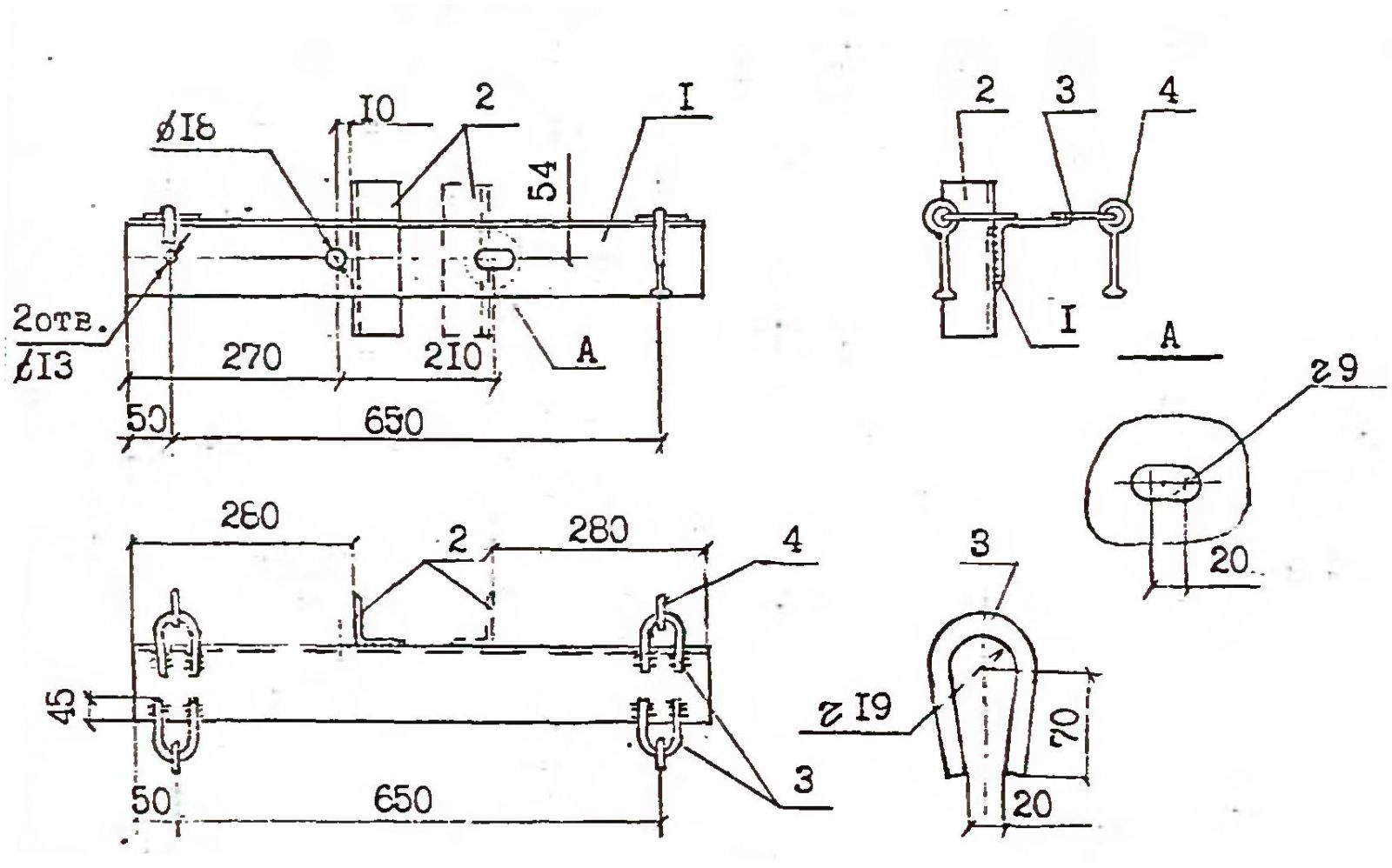

Размеры траверсы ТМ-72а, ТМ-72аМ, ТМ-72б, ТМ-72бМ:

1. Сварку выполнять электродом Э42A по ГОСТ 9467-75, высота шва 5 мм.

2. Антикорозийную защиту и выбор марки стали производить в соответствии с техническим заданием.

3. Для изготовления траверсы ТМ-72а-М, ТМ-72б-М применять сталь в соответствии с таблицей, технического задания, для расчетных температур ниже 40 градусов.

Варианты обозначения: траверса ТМ-72а, ТМ-72аМ, ТМ-72б, ТМ-72бМ, ТМ72а, ТМ72аМ, ТМ72б, ТМ72бМ
