Promix-SM213.01 (Шериф-3В.У) көше өнімділігіндегі ойма электромеханикалық құлып
Promix-SM213 - "Шериф-3В.У" құлыптар сериясының жаңа атауы.

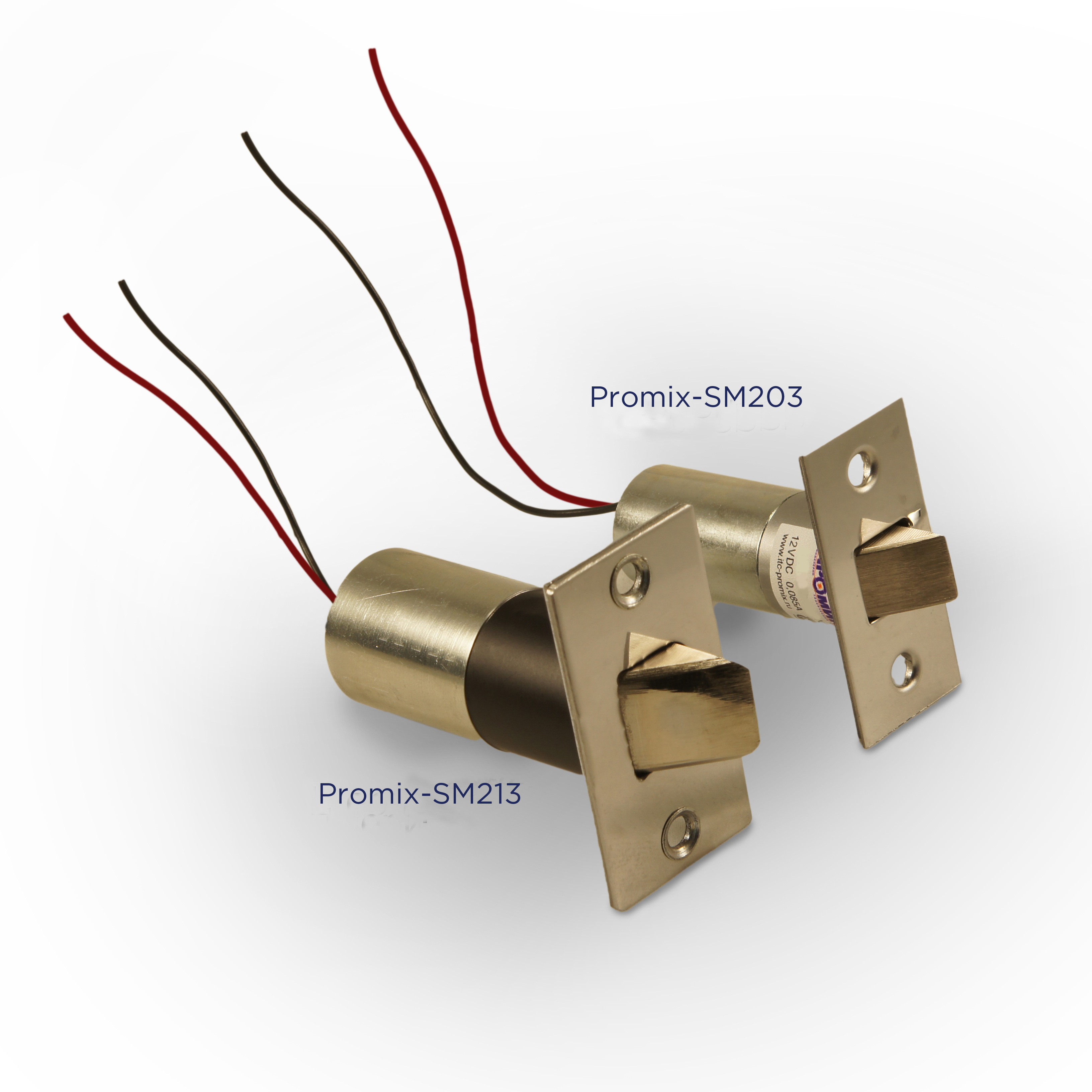

Promix-SM213 – танымал Promix-SM203 құлыпының күшейтілген нұсқасы. Бұл құлып қуаттырақ және үлкенірек өлшемімен ерекшеленеді. Дайындау кезінде коррозияға төзімді материалдар және берік гальваникалық жабын (Х9, Хтв9) пайдаланылады.
Ашық ауада орналасқан топсалы есіктерді, қақпаларды және қақпаларды кіруді басқару және басқару жүйелерінің контроллерлері, аудио және бейне есік қоңыраулары, кодтық панельдер арқылы қашықтан ашу мүмкіндігімен құлыптауға арналған.
Құлып қалыпты жағдайда ашық күйде (қоректендіру кернеуі болмаған кезде ашық күйде және қоректендіру кернеуі берілген кезде жабық күйде болады) және қалыпты жағдайда жабық күйде (кернеу болмаған кезде жабық күйде және қоректендіру кернеуі берілген кезде ашық күйде болады) шығарылады. . Құлыпты босату механизмін пайдаланған кезде Promix-AD.KM.01 құлыпты кілттің көмегімен қолмен механикалық ашуға болады.
Құлып цилиндрлік пішінде жасалған, бұл оны орнатуды айтарлықтай жеңілдетеді. Құлыпты орнату үшін арнайы дәнекерлеу немесе кесу жабдығы қажет емес - диаметрі 30 мм болатын тесікті бұрғылап, оған құлыпты салу жеткілікті.
Құлыптың конструкциясы құлыпты ашық ауада пайдалануға мүмкіндік беретін материалдар мен электропластинкаларды пайдаланады. Құлыптың корпусы мен бөлшектері коррозияға төзімді материалдардан жасалған және берік гальваникалық жабыны бар (Х9, Хтв9).
Құлыптың жұмыс істеу принципі
Есік жабылған кезде (қорек кернеуінің болуына қарамастан) тіл кәдімгі механикалық есік ысырмасы сияқты құлып корпусына батырылады:
Қоректендіру кернеуі қолданылғанда (қалыпты ашық құлып үшін) немесе қоректендіру кернеуі жойылғанда (қалыпты жабық құлып үшін), құлыптау тілі құлыпталады және есікті ашуға мүмкіндік бермейді.
Қуат көзінің кернеуі жойылған кезде (қалыпты ашық құлып үшін) немесе қуат көзінің кернеуі қолданылғанда (қалыпты жабық құлып үшін), құлыптау тілі құлыптан босатылады және есік ашылған кезде құлып корпусына "бүктеледі:
Жеткізу көлеміне тиек тақтасы кіреді. Қажет болса, құлыптау тақтасының орнына құлыпты босату механизмін орнатуға болады Promix-AD.KM.01.
|

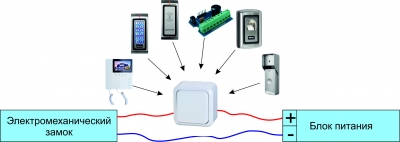

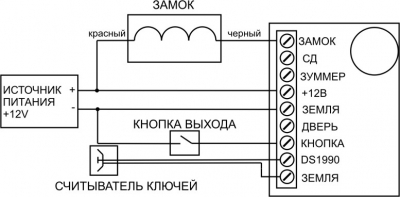

Құлыпты қосу опциялары (коммутатор, домофон, контроллер және т.б. құлыпқа қуат беру кернеуін бере алады.) |
|
Құлып үлгісінің белгілеу құрылымы:
Promix-SM213.XY, мұнда:
| X - құлыпты орындау: |
0 - әдетте ашық, |
| Y - номиналды қоректендіру кернеуі: |
0 - 12 жылы, |
Құлыптарға тапсырыс беруге болатын модификациялар кестеде берілген (түстерді жоғарыдан қараңыз):
| Құлып үлгісі | Сипаттамасы |
|---|---|
| Promix-SM213.00 |
Әдетте ашық (кернеуді босату арқылы ашылады), қорек кернеуі 12 В |
| Promix-SM213.10 |
Әдетте жабық (кернеу беру арқылы ашылады), қорек кернеуі 12 В |
| Promix-SM213.01 |
Әдетте ашық (кернеуді босату арқылы ашылады), қорек кернеуі 24 В |
| Promix-SM213.11 |
Әдетте жабық (кернеу беру арқылы ашылады), қорек кернеуі 24 В |
Тех.сипаттамалары
| Ұстау күші, кг кем емес | 300 | |
| Тұрақты токтың қорек кернеуі UН, В | 12±2 | |
| Тұтынылатын ток (UП=12 В кезінде), мА | 85 | |
| Құлыптың салмағы, кг, артық емес | 0,3 | |
| Монтаждау кезіндегі орналасу орны | кез келген | |
| Жұмыс температурасының диапазоны | -40...+30 0С | |
Құлыпты ашық ауада орнатқан кезде оның жауын-шашын мен күн сәулесінің тікелей түсуінен қорғалуын қамтамасыз ету қажет.
Құлып қысқы уақытта ашық ауада пайдаланылуы мүмкін, егер ол көп жағдайда жабық күйде болса (қуат кернеуі берілсе).

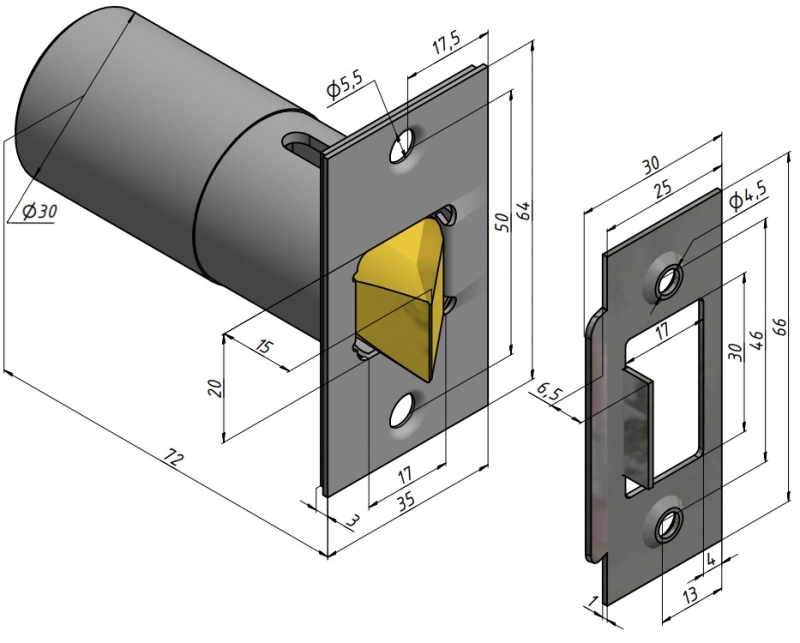

Promix-SM213 құлыпының габариттік және орнату өлшемдері
| Негізгі белгілері | |
|---|---|
| Өндіруші | ПроМикс |
| Құлыпты орнату түрі | Жүкқұжат |
