Promix-SM410 қашықтан басқару пульті бар электромеханикалық құлып

Жылжымалы есіктері бар кеудеге арналған электромеханикалық мұздатқыш құлпы. Кіріктірілген радиоарнаның қашықтан басқару пульті, есіктің орналасу сенсоры, құлыптың кептелу сенсоры, апаттық жағдайда ашу мүмкіндігі.

Promix-SM410 кеудеге арналған электромеханикалық мұздатқыш құлпы есіктері түзу және майысқан кеудеге орнатуға арналған. Құлып екі бөліктен тұрады: кеуде қуысының "тәжі" профиліне орнатылған құлып және шыныдағы кәдімгі саңылаудағы есікке орнатылған болт.Ригель мен блокатор арасында механикалық байланыс жоқ (олардың арасында ауа саңылауы бар).

Құлып құлыпында болттың құлыптау штангасының орнын басқаруға арналған электромеханикалық құрылғы, контроллер, кеуде есіктерінің жабық күйінің сенсоры, құлыптың жұмыс режимдерінің жарық және дыбыс көрсеткіштері бар.

Контроллер келесі режимдерді қамтамасыз етеді: құлыпты алдын ала орнатылған уақыт ішінде радиобайланыс сигналы арқылы ашу; құлыпты екі есік жабық күйде жабу; жеті радиобайланысқа дейінгі нөмірлерді бағдарламалау; есіктердің ашық күйін уақытты бағдарламалау; дыбыстық сигналдың дыбыс деңгейін бағдарламалау; тұрақты ашық есік режимін орнату.

Жұмыс принципі

Түймені басу арқылы Promix-CR.TX.01 бірегей кодын радио фоб арқылы жіберген кезде контроллер жіберілген кодты қабылдайды, ал егер код контроллердің жадында бағдарламаланған кодпен сәйкес келсе, құлып ашылады, сүйемелдеуімен: ригель өзегін көтеру; үздіксіз дыбыстық сигнал; жасыл жарық диодының үздіксіз жануы. Құлыпты ашқан кезде, кеуде есіктерімен тіреуіштің өзегі кептеліп қалған жағдайда, контроллер үзік-үзік дыбыстық сигнал шығарады және жарық диодының жасыл және қызыл түстерін кезекпен қосады.
Құлыптың ашық күйі біткеннен кейін құлып есіктерді ригель өзегімен жабу режиміне өтеді. Егер кеуде есіктері жабық болмаса, контроллер бірнеше рет қысқа мерзімді дыбыстық сигнал шығарады, содан кейін жарық диодты жасыл және қызыл кезек-кезек қосылып, есіктер жабылғанша жалғасады.
Салпыншақ түймесін 7 секунд басып тұрғанда контроллер контроллердің құлыптың тұрақты ашық күйі режиміне кіргенін хабарлау үшін үш жалғыз дыбыстық сигнал шығарады. Құлып ашылады, жарық диоды жасыл түспен жанады, содан кейін әрбір 15 секунд сайын құлып бір дыбыстық сигнал шығарады.
Бұл режимде құлыптың жұмыс істеу уақыты шектелмейді. Режимнен шығу үшін радиобайланыс тетігін басу қажет. Бұл жағдайда контроллер құлыпты жоғарыда көрсетілген алгоритм бойынша жабады.
Әрбір радио кілтінің кодын контроллерлердің кез келген санына жазуға болады. Бір контроллерге 7-ден көп емес ФОБ жазуға болады.
Құлыпта кірістірілген дыбыстық сигналдың 4 деңгейі бар: қатты, орташа, тыныш, дыбыссыз.
Құлып қолмен ашу механизмімен жабдықталған, ол қуат кернеуі болмаған кезде немесе төтенше жағдайда кеуде қуысын ашуға арналған.

Жеткізу жиынтығы:

1. Құлып
2. Promix-CR.TX.01 радиобайланысы
3. Ригель жиынтықта
4. Бұзғыш
5. Қуат сымы (2,2 м)

Құлып үлгісінің белгілеу құрылымы:

Promix-SM410.XY.D-ZZ color, мұнда:

Құлыптарға тапсырыс беруге болатын модификациялар кестеде берілген (түстерді жоғарыдан қараңыз):

Promix-SM410 (исп. Caravell) құлыпының габариттік және орнату өлшемдері

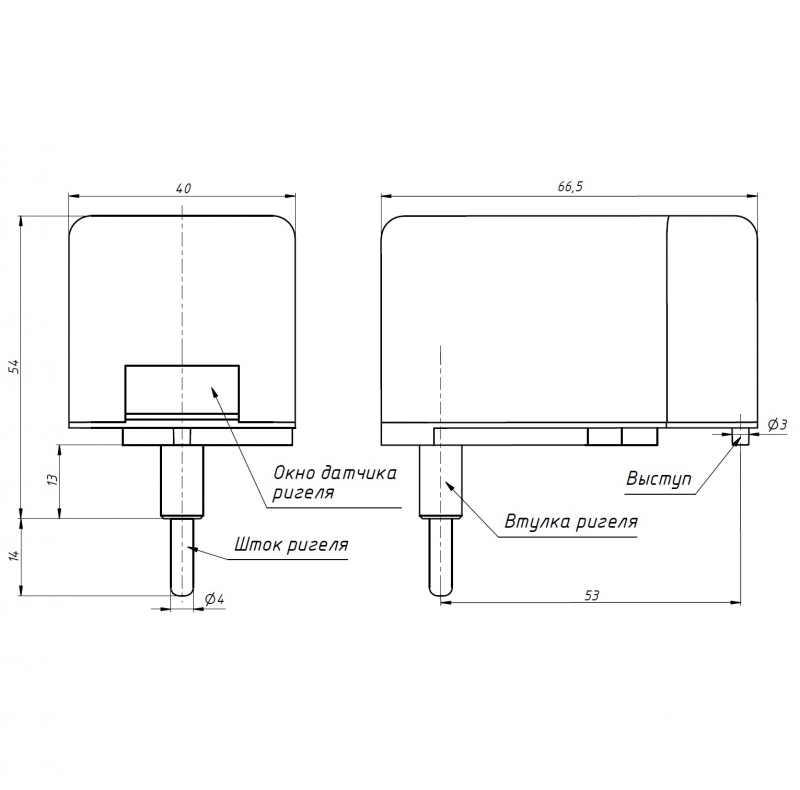

Promix-SM410 (исп. Caravell) құлып ригелінің габариттік және орнату өлшемдері
