Электромеханикалық құлып Promix-SM101.00.3 (Шериф-1 премиум) БІРАҚ, әдетте, ашық, түсі күміс
Promix-SM101 - "Шериф-1 лайт" және "Шериф-1 премиум" электромеханикалық құлыптарын біріктіретін құлыптар сериясының жаңа атауы.
|

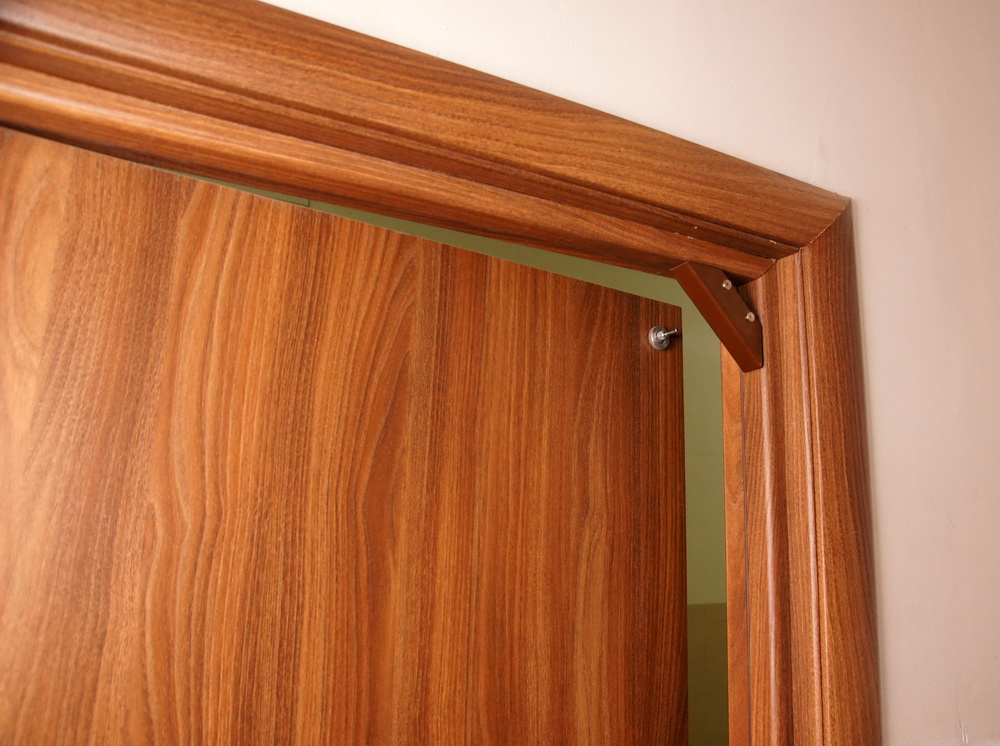

Өте жақсы кез келген дерлік ағаш, металл және пластик есіктерге орнатуға арналған. Есіктің сыртқы түрін бұзбайды, өйткені есік жақтауының бұрышына орнатылады. Осыған байланысты көрінетін реттеу және бекіту элементтері жоқ (қораптың кіреберіс ені 25 мм-ден асса). Оңай орнату — құлып жинақтағы үлгі бойынша есік жақтауының бұрышына тез және дәл орнатылады, болт есікке орнатылады. |
  |
|
Ригельді автоматты түрде туралау |
Құлыпты есік жақтауының бұрышына бекіту оның сенімді және тұрақты жұмысын қамтамасыз етеді, сонымен қатар жақтауды одан әрі нығайтады. Пайдалану барысында есік дұрыс орнатылмаған немесе салбырап қалған жағдайда ригельдің орны автоматты түрде түзетіледі. |
|

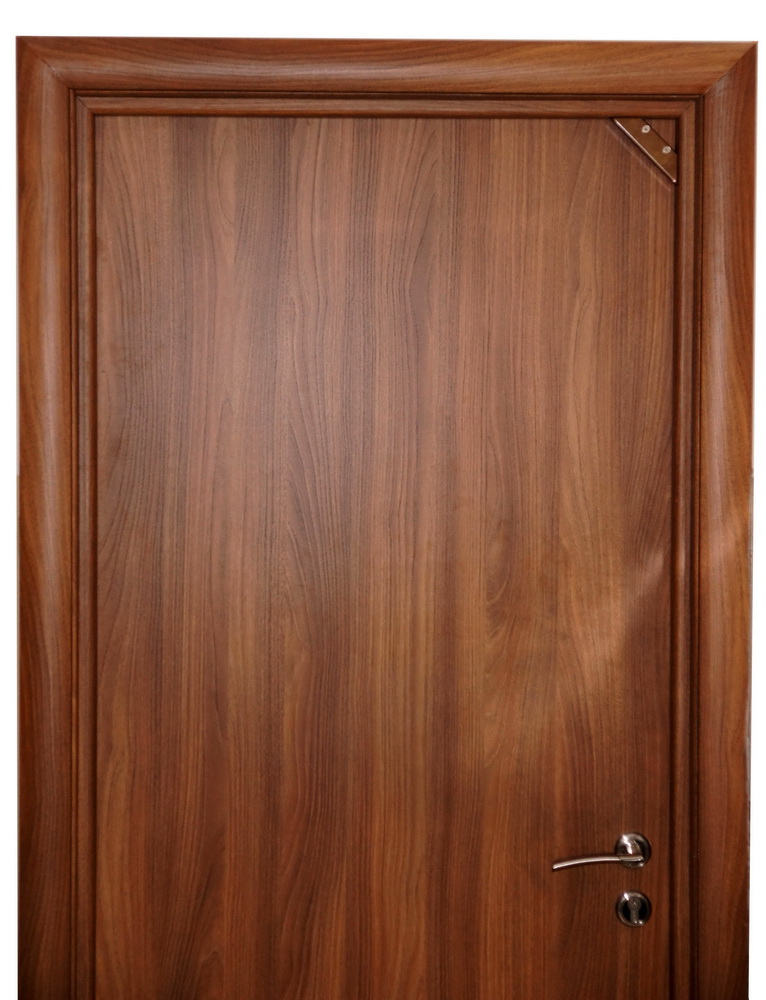

Құлыпты монтаждау тәсілі мен конструкциясы оны үй-жайлардың ішінде де, сыртында да орнатуға мүмкіндік береді. Promix-SM101 электромеханикалық құлпы үстіңгі құлып болып табылады, есіктің бұрышын бекітеді және есік жақтауының жоғарғы жиегіне орнатылады. Орнату түрі мен орны бойынша ол электромагниттік құлыптың аналогы ретінде қызмет етеді. |
|
|
Құлып екі нұсқада жасалады: әдетте ашық және әдетте жабық. Қалыпты ашық құлып қоректендіру кернеуі берілген кезде ригельді бекітеді, ал ажыратылған кезде босатады. Қалыпты жабық құлып қуат кернеуі жойылған кезде ригельді бекітеді, ал қуат берілген кезде босатады. |

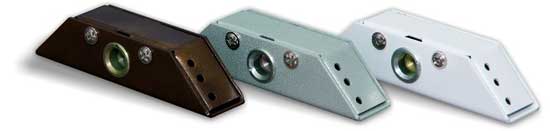

Түс опциялары: қоңыр, күміс, ақ. |
 |
Қалыпты жабық нұсқада құлыпқа қосымша "апаттық шығу штангасы" кіреді. Құлыпты ашу үшін оны тартып алу керек. |
Құлыптың қалыпты түрде ашық модификациялары жасалады, онда қосымша екі сенсор орнатылады: есіктің орналасуы және құлыптың күйі.
- Есіктің кіріктірілген орналасу сенсоры құлыптың корпусында орналасқан қамыс қосқышынан және құлыптың ішіндегі жылжымалы гильзада орналасқан және болт арқылы қозғалатын магниттен тұрады. Қамыс қосқышының контактілері есік ашық кезде ашылады (бекіткіш құлыптан шығарылады) және есік жабылған кезде жабылады (бекіткіш құлыпқа мүмкіндігінше кіргізіледі).
- Кіріктірілген құлып күйінің сенсоры электромагниттік құлып катушкасына бекітілген қамыс қосқышынан тұрады. Қамыс қосқышының контактілері құлып қуатсыз болғанда ашылады және катушка арқылы ток өткенде жабылады.
Осылайша, егер екі сенсор да тізбекке тізбектей қосылса, онда тізбек құлыпқа болт салынған кезде ғана жабылады (есік жабық) және құлып ток тартады (жабық күйде).
Құлып үлгісінің белгілеу құрылымы:
Promix-SM101.XY.Z color, мұнда:
| X - құлыпты орындау: |
0 - әдетте ашық, |
| Y - номиналды қоректендіру кернеуі: |
0 - 12 жылы, |
| Z - кіріктірілген датчиктердің болуы: |
0 (болмауы) - датчиктер жоқ, |
| color - корпустың түсі: |
white - ақ, |
Құлыптарға тапсырыс беруге болатын модификациялар кестеде берілген (түстерді жоғарыдан қараңыз):
| Құлып үлгісі | Сипаттамасы |
|---|---|
| Promix-SM101.00 |
Әдетте ашық (кернеуді босату арқылы ашылады), қорек кернеуі 12 В |
| Promix-SM101.10 |
Әдетте жабық (кернеу беру арқылы ашылады), қорек кернеуі 12 В |
| Promix-SM101.00.3 |
Әдетте ашық (кернеуді босату арқылы ашылады), қорек кернеуі 12 В, есіктің орналасуы мен құлыптың күйіне арналған сенсорлар біріктірілген |
| Promix-SM101.01 |
Әдетте ашық (кернеуді босату арқылы ашылады), қорек кернеуі 24 В |
| Promix-SM101.11 |
Әдетте жабық (кернеу беру арқылы ашылады), қорек кернеуі 24 В |
| Promix-SM101.01.3 |
Әдетте ашық (кернеуді босату арқылы ашылады), қорек кернеуі 24 В, есіктің орналасуы мен құлыптың күйіне арналған сенсорлар біріктірілген |
Тех.сипаттамалары
|
|
|
Құлыпты қосу опциялары (коммутатор, домофон, контроллер және т.б. құлыпқа қуат беру кернеуін бере алады.) |
Құлыпты контроллерге қосу мысалы |
Қалыпты жабық құлыптардың құлпын ашу қоректендіру кернеуін қолдану арқылы, ал қалыпты ашық құлыптар қоректендіру кернеуін жою арқылы жүзеге асырылады. Құлыптың жұмыс істеуі үшін қуат көзі мен СКУД контроллері қажет.
Құлыпты ашу үшін ҚББЖ контроллері құлыпқа кернеуді беруі немесе (құлыптың орындалуына байланысты) алып тастауы және есік ашылғанға дейін осы күйді ұстап тұруы керек.

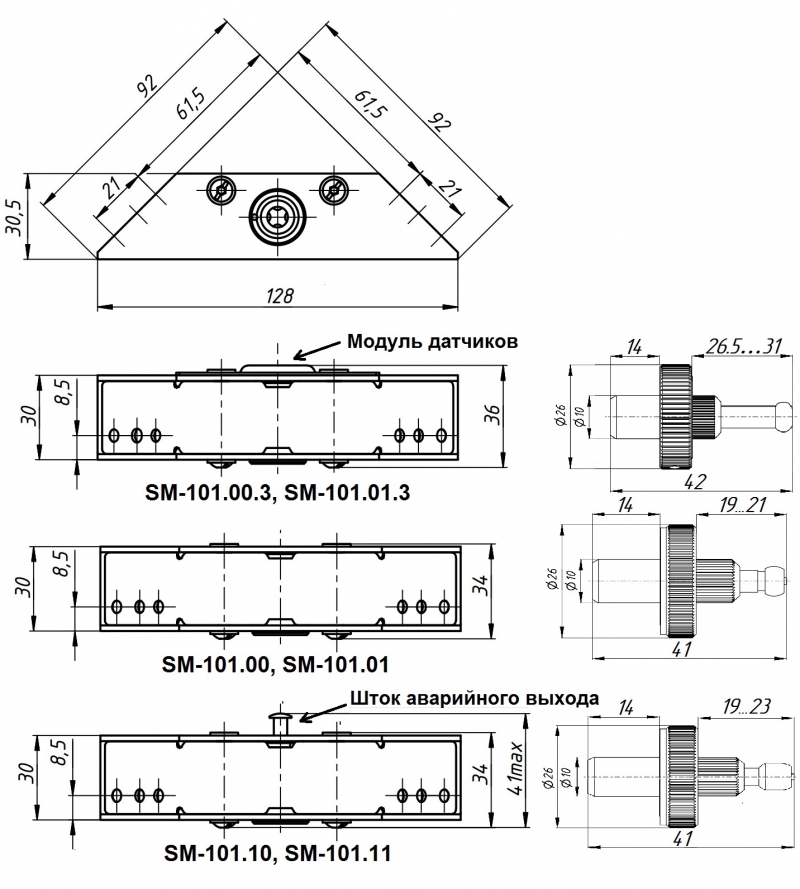

Promix-SM101 құлыпының габариттік және орнату өлшемдері

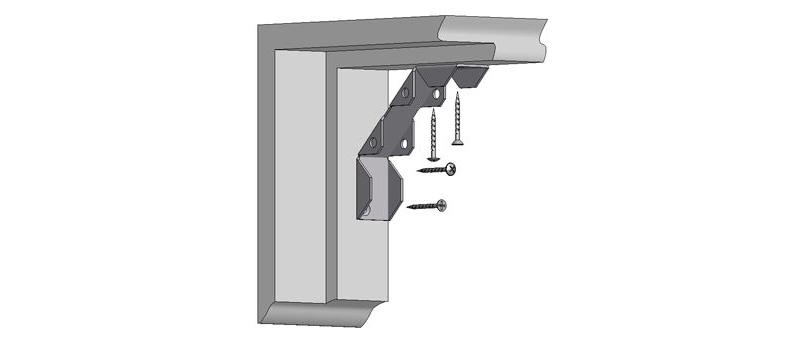

Кронштейнді есік жақтауының бұрышына орнату
Кронштейнге құлыпты орнату

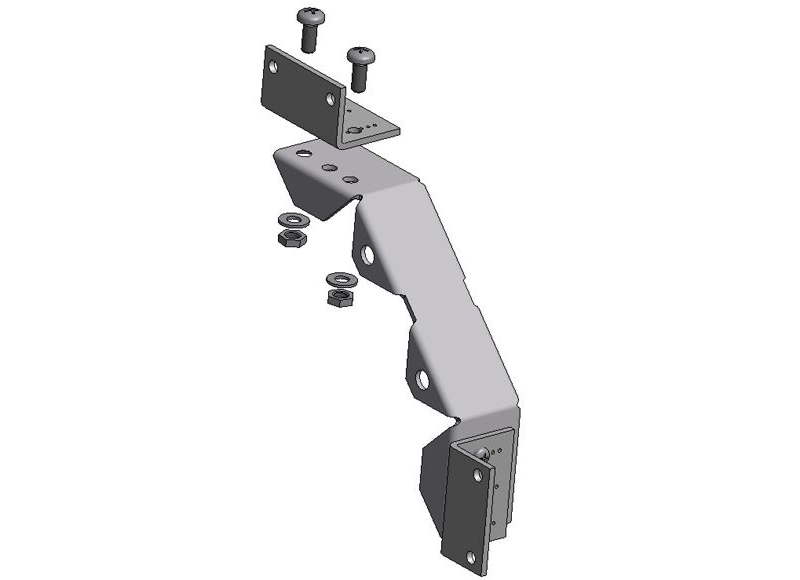

Бекіткіштің қосымша жинағын пайдалана отырып, құлыпты бекіту

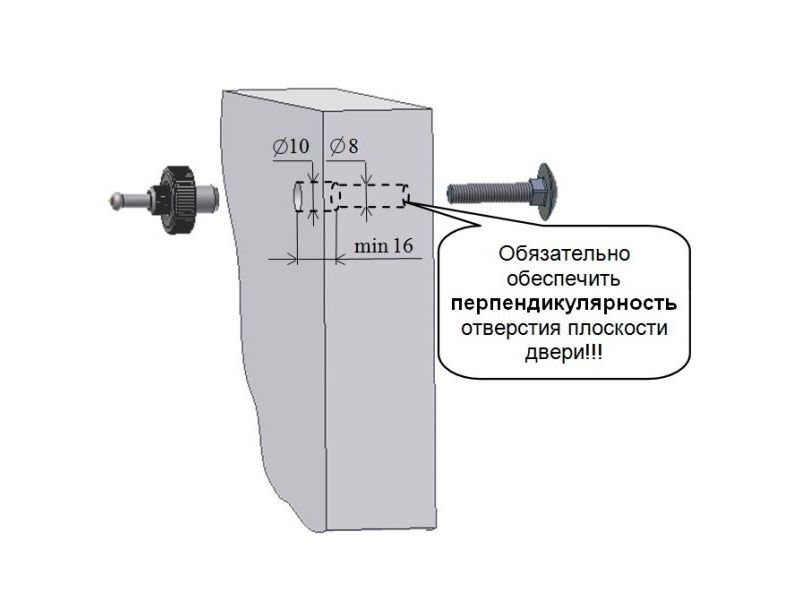

Promix-SM101 Есікке ригельді орнату

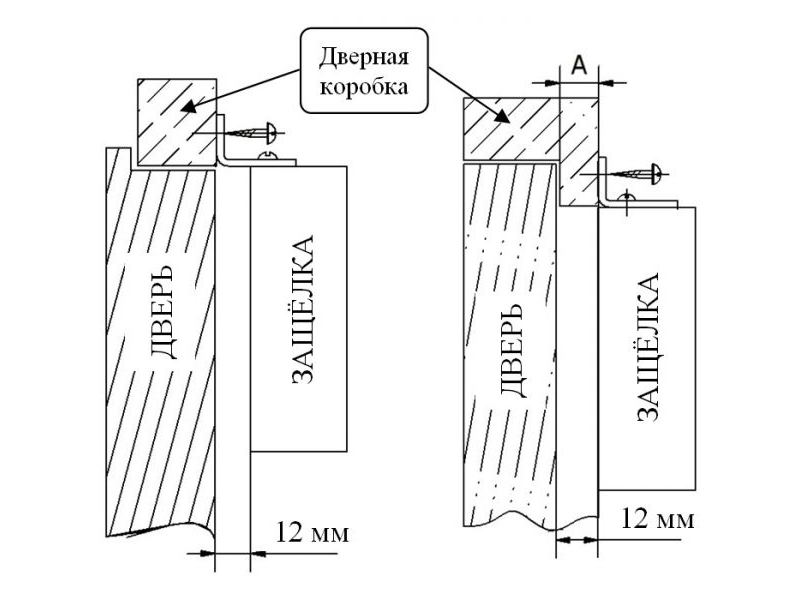

Әртүрлі есіктер үшін қосымша бекіткіштер жинағын қолдану
| Негізгі белгілері | |
|---|---|
| Өндіруші | ПроМикс |
