Promix-SM203 - "Шериф-3В" құлыптар сериясының жаңа атауы.
Топсалы есіктерді, қақпаларды және қақпаларды, кіруді бақылау және басқару жүйелерінің контроллерлерін, аудио және бейне есік қоңырауларын, кодтық панельдерді пайдаланып қашықтан ашу мүмкіндігімен құлыптауға арналған.
Құлып екі нұсқада шығарылады: әдетте ашық (қоректендіру кернеуі болмаған кезде ашық күйде және қоректендіру кернеуі берілген кезде жабық күйде) және қалыпты жабық (қоректендіру кернеуі болмаған кезде жабық күйде және қоректендіру кернеуі берілген кезде ашық күйде). Promix-AD.KM.01 құлыпты ашу механизмін пайдаланған кезде кілтті пайдаланып құлыпты қолмен механикалық түрде ашуға болады.
Құлып цилиндрлік пішінде жасалған, бұл оны орнатуды айтарлықтай жеңілдетеді – диаметрі 24 мм болатын тесікті бұрғылау және оған құлыпты салу жеткілікті. Бұл ағаш ұсталық жұмыстарын барынша азайтуға мүмкіндік береді.
Әдетте ашық құлып үй-жайдың сыртында орнатылуы мүмкін қысқы маусымда уақыттың көп бөлігі жабық күйде болған жағдайда (қорек кернеуі беріледі).
Құлыптың жұмыс істеу принципі
Есікті жапқан кезде (құлыптың орындалуына және қорек кернеуінің болуына қарамастан) тіл кәдімгі механикалық есік ысырмасы сияқты құлып корпусына батырылады:
.png)
Қоректендіру кернеуі қолданылғанда (қалыпты ашық құлып үшін) немесе қоректендіру кернеуі жойылғанда (қалыпты жабық құлып үшін), құлыптау тілі құлыпталады және есікті ашуға мүмкіндік бермейді.
Қуат көзінің кернеуі жойылған кезде (қалыпты ашық құлып үшін) немесе қуат көзінің кернеуі қолданылғанда (қалыпты жабық құлып үшін), құлыптау тілі құлыптан босатылады және есік ашылған кезде құлып корпусына "бүктеледі:
.png)
Жеткізу көлеміне тиек тақтасы кіреді. Қажет болса, құлыптау тақтасының орнына Promix-AD.KM.01 құлпын ашу механизмін орнатуға болады. Адамдар тұратын бөлмелер үшін қалыпты жабық Promix-SM203 құлыптарын пайдаланған кезде Promix-AD.KM.01 орнату міндетті болып табылады, себебі қуат көзі істен шыққан кезде (мысалы, өрт кезінде) адамдардың төтенше жағдайда шығу мүмкіндігін қамтамасыз ету қажет.
|
Құлыпты қосу опциялары (коммутатор, домофон, контроллер және т.б. құлыпқа қуат беру кернеуін бере алады.) |
|
Қалыпты жабық құлыптардың құлпын ашу қоректендіру кернеуін қолдану арқылы, ал қалыпты ашық құлыптар қоректендіру кернеуін жою арқылы жүзеге асырылады. Құлыптың жұмыс істеуі үшін қуат көзі мен СКУД контроллері қажет.
Құлыпты ашу үшін ҚББЖ контроллері құлыпқа кернеуді беруі немесе (құлыптың орындалуына байланысты) алып тастауы және есік ашылғанға дейін осы күйді ұстап тұруы керек.
Құлып үлгісінің белгілеу құрылымы:
Promix-SM203.XY.Z , мұнда:
| X - құлыпты орындау: |
0 - әдетте ашық, |
| Y - номиналды қоректендіру кернеуі: |
0 - 12 жылы, |
| Z - кіріктірілген датчиктердің болуы: |
0 (болмауы) - датчиктер жоқ, |
Құлыптарға тапсырыс беруге болатын модификациялар кестеде берілген:
| Құлып үлгісі | Сипаттамасы |
|---|---|
| Promix-SM203.00 |
Әдетте ашық (кернеуді босату арқылы ашылады), қорек кернеуі 12 В |
| Promix-SM203.10 |
Әдетте жабық (кернеу беру арқылы ашылады), қорек кернеуі 12 В |
| Promix-SM203.00.2 |
Әдетте ашық (кернеуді босату арқылы ашылады), қорек кернеуі 12 В, кіріктірілген құлып күйінің сенсоры |
| Promix-SM203.10.2 |
Әдетте жабық (кернеу беру арқылы ашылады), қорек кернеуі 12 В, кіріктірілген құлып күйінің сенсоры |
| Promix-SM203.01 |
Әдетте ашық (кернеуді босату арқылы ашылады), қорек кернеуі 24 В |
| Promix-SM203.11 |
Әдетте жабық (кернеу беру арқылы ашылады), қорек кернеуі 24 В |
| Promix-SM203.01.2 |
Әдетте ашық (кернеуді босату арқылы ашылады), қорек кернеуі 24 В, кіріктірілген құлып күйінің сенсоры
|
| Promix-SM203.11.2 |
Әдетте жабық (кернеу беру арқылы ашылады), қорек кернеуі 24 В, кіріктірілген құлып күйінің сенсоры |
Тех.сипаттамалары
| БІРАҚ | НЗ | |
| Ұстау күші, кг кем емес | 300 | |
| Тұрақты токтың қорек кернеуі UБ, Жылы | 12±2 | |
| Қоректендіру кернеуін қосу ұзақтығы: UБ = 10-11 Жылы, | нормаланбайды | |
| секунд UБ = 11-14 С, секунд | нормаланбайды | 120-дан артық емес |
| Қоректендіру кернеуін қосулар арасындағы үзілістің ұзақтығы |
нормаланбайды |
Қосу ұзақтығынан кем емес |
| Тұтынылатын ток (U кезіндеБ=12 В), мА |
85 |
160 |
| Құлыптың салмағы, кг, артық емес |
0,1 |
|
- Корпус пен құлақшаның материалы: гальваникалық қорғаныш жабыны бар болат
- Беткі тақталардың материалы: тот баспайтын болат
- Монтаждау кезіндегі орналасуы: кез келген
- Жұмыс температурасының диапазоны: -40...+30 0Бірге
- Ауаның салыстырмалы ылғалдылығы 35°С және одан да төмен температураларда ылғал конденсациясынсыз және үсіксіз 95%-дан аспайды
- МЕМСТ 15150-69: УХЛ2 бойынша климаттық факторлардың әсеріне төзімділік

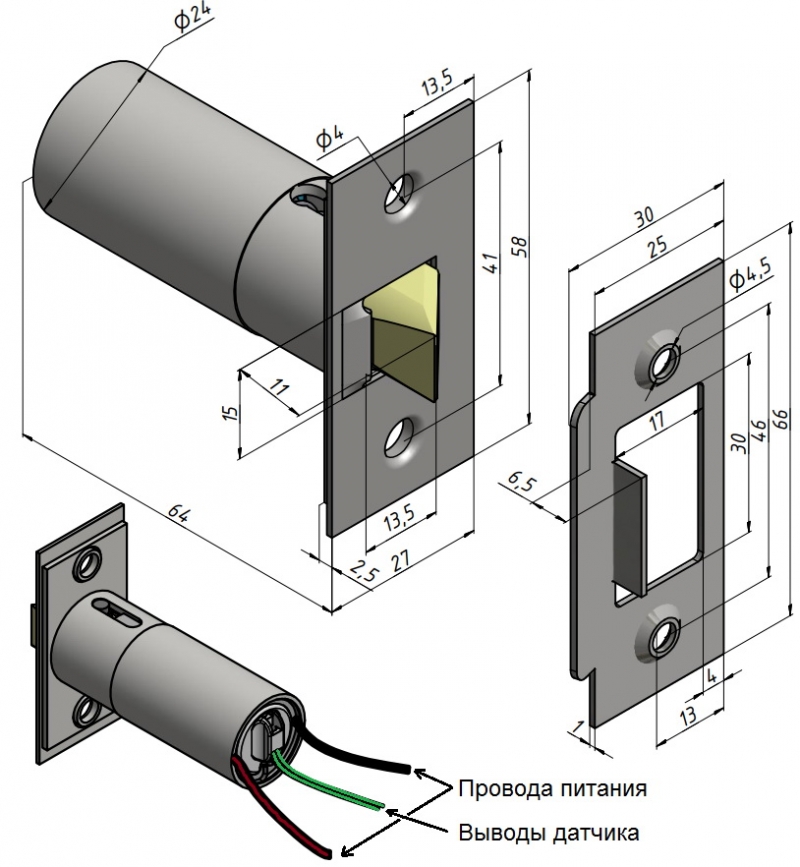

Promix-SM203 құлыпының габариттік және орнату өлшемдері
| Негізгі белгілері | |
|---|---|
| Өндіруші | ПроМикс |
| Құлыпты орнату түрі | Ендірілген |
